Vantec 4K UHD 藍光機刷入 MakeMKV LibreDrive

9 min

前言

最近想把家裡的 BD 跟 UHD 影片備份到 Nas 裡，並使用 Jellyfin 來建立家庭電影庫，所以上網買了一台 Vantec 凡達克 NST-510S3D-4K 外接式藍光機，想說產品名稱都有寫 4K UHD 了，應該可以直接拿來備份 UHD 藍光吧！

結果放入 UHD 光碟後，MakeMKV 雖然認得到光碟，卻一直出現以下錯誤：

COPY PROTECTION KEY EXCHANGE FAILURE - KEY NOT PRESENT
Can't read AACS VID from disc
LibreDrive compatible drive is required to open this disc

搞了半天才知道，外接盒支援 4K UHD 不代表 MakeMKV 的 LibreDrive 已經啟用。最後先把原始韌體完整備份，再將內部的 HP HLDS BU50N 刷成 BU40N 1.03-MK，總算順利讀取 UHD。

刷錯韌體可能會讓光碟機變磚，而且同一款外接盒不一定使用相同的內部機芯。這篇只記錄我自己這台機器的操作過程，執行前一定要先確認型號、平台並備份原始韌體。

我的環境

  • 電腦：Mac M4 mini
  • 系統：macOS
  • 軟體：MakeMKV 1.18.4
  • 外接盒：Vantec NST-510S3D-4K
  • 原始光碟機：hp HLDS BDRE BU50N
  • 原始韌體：BW50
  • 原始韌體日期：2016-06-24 17:12
  • 光碟機平台：MT1959
  • 目標韌體：BU40N 1.03-MK

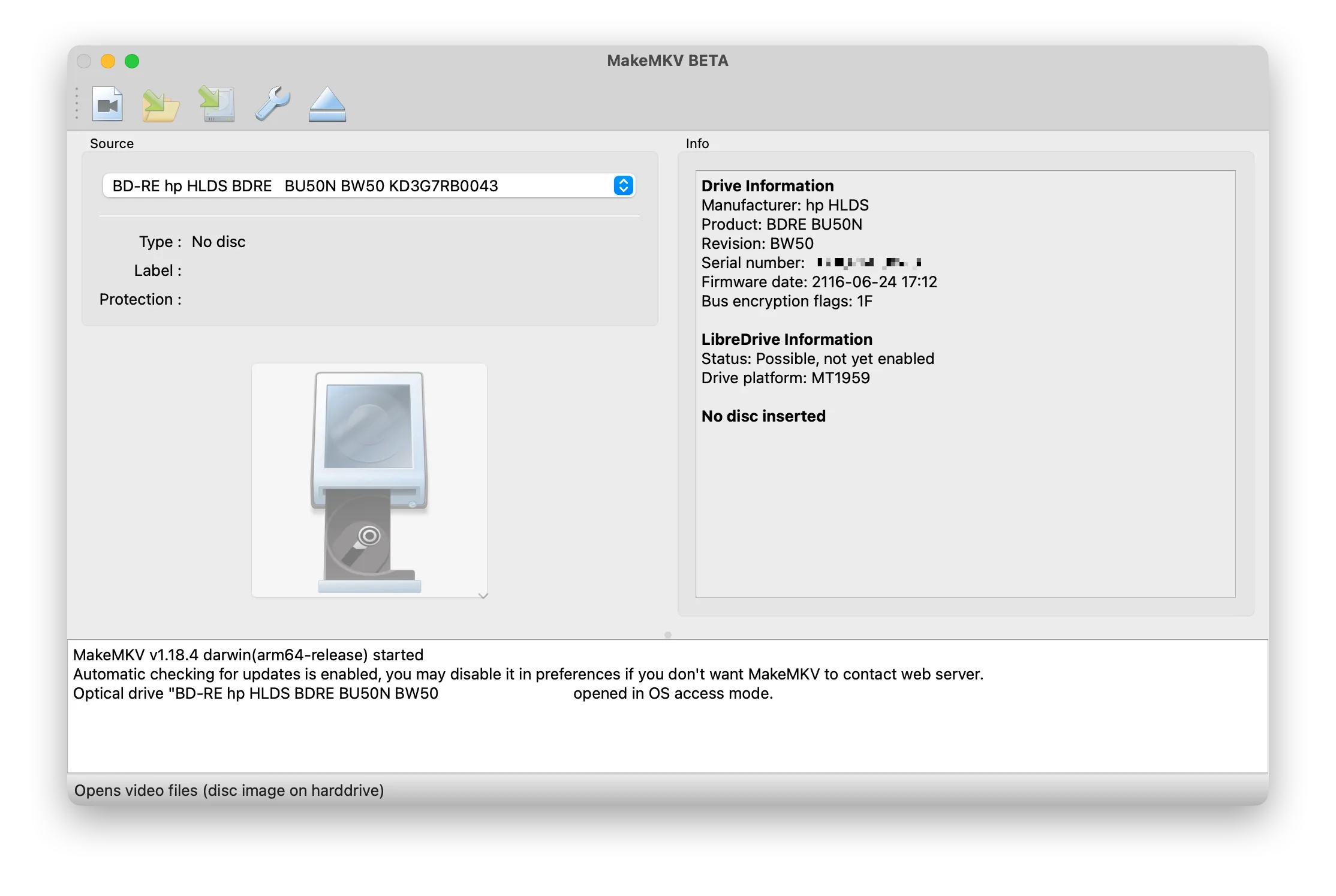

Vantec NST-510S3D-4K 資訊
Vantec NST-510S3D-4K 資訊

這篇文章的型號與版本只是我的實際結果，如果你的輸出不一樣，請不要直接照著刷。

確認實際光碟機

外接盒上只會寫 Vantec 的產品型號，所以還是要透過 MakeMKV 確認裡面的光碟機。

先把 MakeMKV 圖形介面關閉，接著在 Terminal 執行：

"/Applications/MakeMKV.app/Contents/MacOS/makemkvcon" f -l

我這台出現：

Found 1 drives(s)
00: /IOBDServices/XXXXXXXX
  hp_HLDS_BDRE___BU50N_BW50_...

其中 /IOBDServices/XXXXXXXX 是 macOS 分配的光碟機代號，每次拔掉再接回去都有可能改變，所以後面的指令要改成自己當下看到的內容。

接著查看 LibreDrive 與 SDF 資訊：

"/Applications/MakeMKV.app/Contents/MacOS/makemkvcon" \
  f -d '/IOBDServices/XXXXXXXX' --info

刷機前我的重點資訊如下：

SDF.bin version: 0x00A6
Drive Tool SDF present

LibreDrive Information
Status: Possible, not yet enabled
Drive platform: MT1959

這邊最重要的是平台必須為 MT1959。MakeMKV 官方刷機指南也特別提醒，不能只看光碟機名稱是否相同。

先備份原始韌體

既然要刷機，第一件事當然是先留後路。

先建立存放備份的資料夾：

mkdir -p "$HOME/MakeMKV-Firmware-Backup"

取出光碟並關閉托盤，接著執行：

"/Applications/MakeMKV.app/Contents/MacOS/makemkvcon" \
  f \
  -d '/IOBDServices/XXXXXXXX' \
  dump auto \
  -o "$HOME/MakeMKV-Firmware-Backup"

我的備份過程會顯示：

Operation started: Reading flash memory
...
100% Operation finished

Command produced 1 file(s)

最後產生了一個 2 MiB 的完整韌體檔案：

dump_full_hp_HLDS_BDRE___BU50N_BW50_....bin

可以用以下指令檢查檔案大小與 SHA-256：

ls -lh "$HOME/MakeMKV-Firmware-Backup"
shasum -a 256 "$HOME/MakeMKV-Firmware-Backup/"*

如果只產生幾 KB 的 dump_info...tar，那並不是完整韌體備份，建議先不要繼續。

我也另外把備份複製到其他硬碟，畢竟備份跟光碟機一起消失就沒有意義了。不過即使留有完整備份，也不代表光碟機完全變磚、電腦已無法辨識時，可以直接透過同一個 USB 外接盒救回來。

準備 MakeMKV 韌體

我使用的是 MakeMKV 韌體包裡面的：

HL-DT-ST-BD-RE_BU40N-1.03-NM00000-211810241934.bin

這個檔案大小應該是：

2097152 bytes

我下載到的檔案 SHA-256 為：

64900e8d69212f5d729b9dfa45ef0f317378db8c8b48083a7cb99831235b5d57

刷機前可以先核對：

shasum -a 256 "/韌體所在路徑/HL-DT-ST-BD-RE_BU40N-1.03-NM00000-211810241934.bin"

檔名中的 NM00000 代表這是 MK 韌體，在 MakeMKV 論壇中也常被稱為 BU40N 1.03-MK。

sdf.bin 是什麼？

一開始看到官方 macOS 指令有 -f /tmp/sdf.bin，所以我一直以為一定要另外下載一個 sdf.bin。

後來檢查才發現，我的 MakeMKV 已經可以載入：

SDF.bin version: 0x00A6
Drive Tool SDF present

所以這次沒有額外指定 -f sdf.bin。SDF 不是要刷進光碟機的韌體，它比較像 MakeMKV 用來辨識光碟機與執行特定讀寫命令的資料及邏輯。

如果你的輸出是 Drive Tool SDF not present 或 No drive tool logic found in SDF.bin，請先停止，不要直接加入 nocheck 之類的參數硬刷。

為什麼沒有使用 enc

我的原始 BW50 韌體日期是 2016 年，不在 MakeMKV 指南列出的新版加密韌體範圍，所以刷寫時使用：

rawflash main

而不是：

rawflash enc

官方指南列出的已知加密 OEM 韌體大多是 2020 年以後的版本。這個參數不能看別人的指令有就直接照抄，用錯可能會讓刷寫看似成功，實際上卻沒有套用。

這次我也沒有使用以下特殊參數：

  • nocheck
  • 自訂 boot code
  • full

這些比較像特殊 cross-flash 或救援時才會用到的設定。

開始刷機

刷機前我又重新確認一次：

  1. 光碟已經取出，托盤也已關閉。
  2. MakeMKV 圖形介面已完全關閉。
  3. 外接盒電源與 USB 連線穩定。
  4. Mac 不會在過程中進入睡眠。
  5. 原始完整韌體已經備份。
  6. 目標韌體的大小與 SHA-256 正確。
  7. makemkvcon f -l 只顯示我要刷的那台光碟機。

最後執行：

"/Applications/MakeMKV.app/Contents/MacOS/makemkvcon" \
  f --all-yes \
  -d '/IOBDServices/XXXXXXXX' \
  rawflash main \
  -i "/韌體所在路徑/HL-DT-ST-BD-RE_BU40N-1.03-NM00000-211810241934.bin"

刷寫過程會先把映像檔傳送到光碟機：

Operation started: Sending flash image to drive
...
100% Operation finished

接著才真正寫入 Flash：

Operation started: Programming flash
...
100% Operation finished
Done successfully

整個過程大概二十秒左右，但體感超級久！看到 Done successfully 前千萬不能拔掉 USB、切斷電源或讓 Mac 睡著。

重新上電與驗證

刷寫完成後，我先做一次完整斷電：

  1. 關閉 Vantec 外接盒電源。
  2. 拔掉 USB。
  3. 等待約 30 秒。
  4. 重新接上 USB 並開啟電源。

重新執行：

"/Applications/MakeMKV.app/Contents/MacOS/makemkvcon" f -l

原本的：

hp_HLDS_BDRE___BU50N_BW50

已經變成：

HL-DT-ST_BD-RE_BU40N_1.03

重新連線後 /IOBDServices/XXXXXXXX 也換成另一組代號，所以要用新的代號再次確認：

"/Applications/MakeMKV.app/Contents/MacOS/makemkvcon" \
  f -d '/IOBDServices/新的代號' --info

最後得到：

LibreDrive Information
Status: Enabled
Drive platform: MT1959
Firmware type: Patched (microcode access re-enabled)
Firmware version: 1.03
DVD all regions: Yes
BD raw data read: Yes
BD raw metadata read: Yes
Unrestricted read speed: Yes

Using LibreDrive mode (v06.3)

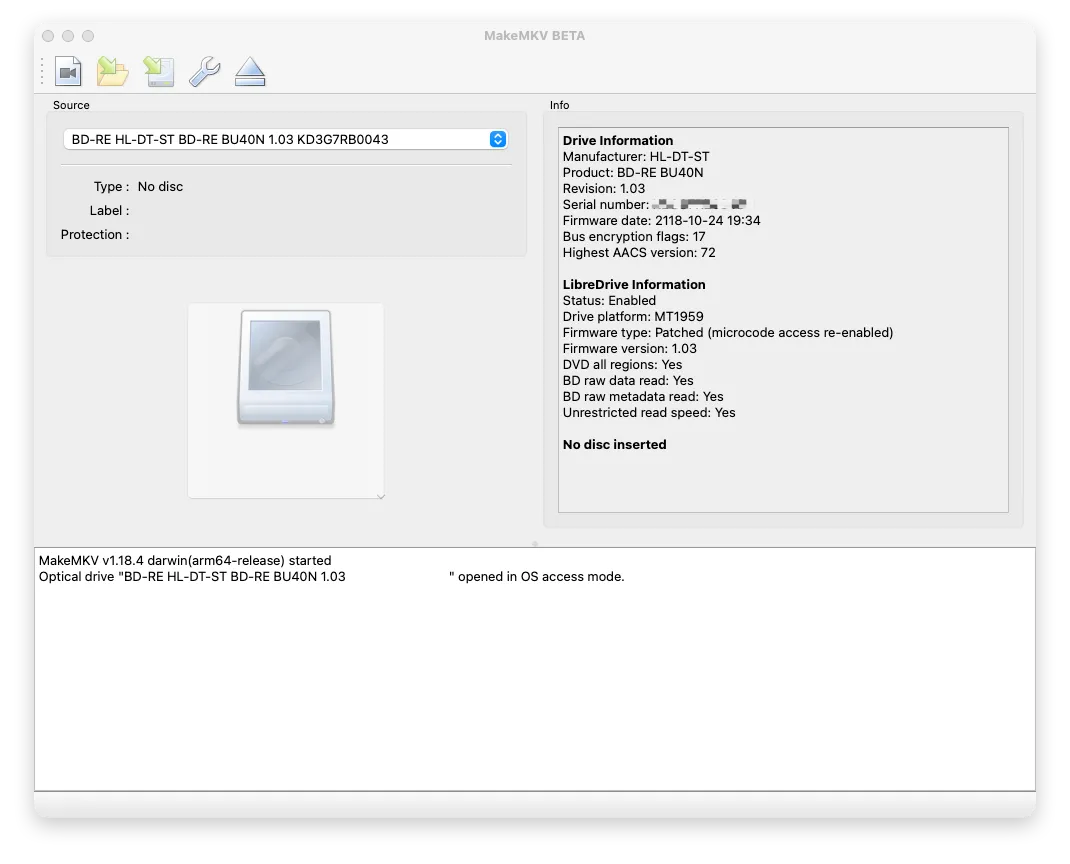

刷機後的 MakeMKV 資訊
刷機後的 MakeMKV 資訊

看到 Status: Enabled 真的是鬆了一口氣，而且原始序號仍然保留，代表這次刷寫沒有覆蓋掉光碟機自己的資料。

實際備份 UHD

打開 MakeMKV 並放入 UHD 後，這次下方 Log 終於出現：

Using LibreDrive mode (v06.3)
Using direct disc access mode
Operation successfully completed

原本一直出現的 COPY PROTECTION KEY EXCHANGE FAILURE 與 LibreDrive compatible drive is required 也都消失了。

MakeMKV 可能會列出不只一個 Title，通常容量最大、片長正確而且有完整章節的才是正片；幾百 MB、只有幾分鐘的項目，大多是片頭、預告、警告畫面或短花絮。

結語

原本只是想拿一台標榜 4K UHD 的外接式藍光機備份電影，沒想到一路研究到 LibreDrive、SDF、韌體備份與 cross-flash。

好在 MakeMKV 自己就可以在 macOS 上完成韌體完整備份及刷寫，不需要特地準備 Windows 電腦。最後這台 Vantec NST-510S3D-4K 內的 HP HLDS BU50N 成功變成 BU40N 1.03，LibreDrive 的讀取功能也全部啟用。

整個過程我覺得最重要的不是那一行刷機指令，而是先確認內部機芯、平台、原始韌體日期及備份。不同批次的外接盒有可能換過機芯，千萬不要只看到商品型號一樣就直接開刷啦！

參考資料

MakeMKV LibreDrive UHD Blu-ray
